作者:芯录微半导体发布日期:2023-11-04浏览人数:810
芯片烧录测试行业专家-芯录微半导体近日发布最新的烧录软件更新及新增支持的芯片型号列表,其中ABOV现代单片机的8位微控制器MC96F6432SQ已经被芯录微的通用烧录平台AP8000所支持。

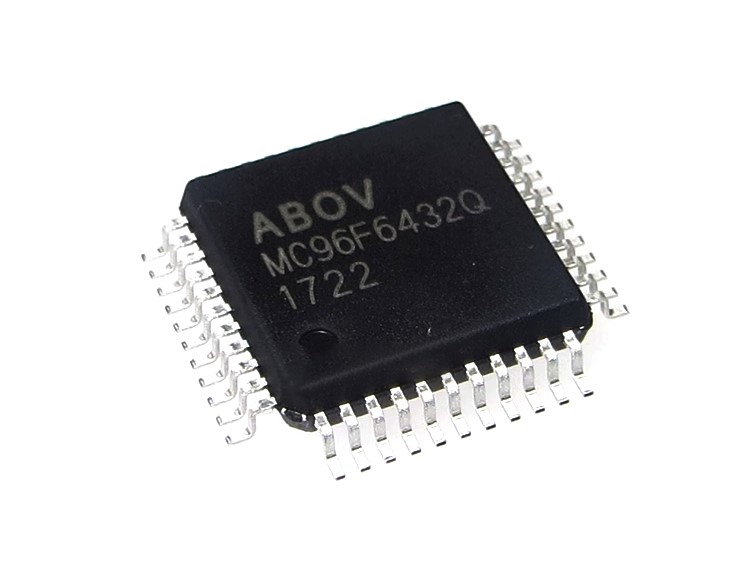

MC96F6432SQ是一款自带32K字节闪存的8位CMOS单片机。可以为许多嵌入式控制应用提供高效灵活低成本解决方案。具有以下特点:32K字节FLASH,256字节IRAM,768 字节XRAM,通用I/O,基本间隔定时器,看门狗定时器8/16-bit定时器/计数器,16-bit PPG 输出,8-bit PWM输出,10-bit PWM 输出,实时定时器,蜂鸣器驱动口,SPI,USI,12-bit A/D转换器,LCD驱动,片内POR,LVR,LVI,片内振荡器和时钟电路。MC96F6432SQ具有节能省电模式以减少电能消耗。
特性
• CPU
– 8-bit CISC内核 (M8051,2时钟/周期)
• ROM(FLASH)容量
– 自读写32K字节Flash
– ISP(In-System Programming)
– 擦写次数:100,000次
– 保存:10年
• 256bytes IRAM
• 768bytes XRAM
– (27bytes包含LCD显示RAM)
• 通用I/O(GPIO)
– 普通I/O : 9个(P0[2:0], P5[5:0])
– LCD共用I/O : 33个(P0[7:3], P1, P2, P3, P4)
• 定时器/计数器
– Basic Interval Timer(BIT)8-bit × 1-ch
– Watch Dog Timer(WDT)8-bit × 1-ch
– 5kHz内部RC振荡器
– 8-bit × 1-ch(T0),16-bit × 2-ch(T1/T2)
– 8-bit × 2-ch(T3/T4)or 16-bit × 1-ch(T3)
• 可编程脉冲发生器
– 脉冲发生器(by T1/T2)
– 8-bit PWM(by T0)
– 6-ch 10-bit马达PWM(by T4)
• Watch Timer(WT)
– 内部32.768kHz 3.91ms/0.25s/0.5s/1s/1min间隔
• 蜂鸣器
– 8-bit × 1-ch
• SPI 2
– 8-bit × 1-ch
• USI0/1(UART+SPI+I2C)
– 8-bit UART × 2-ch, 8-bit SPI × 2-ch和I2C × 2-ch
• 12-bit A/D转换器
– 16路输入通道
• LCD驱动
– 21seg x 8com
– 内部或外部偏压
– 两组内部电阻可选
– 1/2,1/3,1/4,1/5,1/6和1/8 duty可选
– 电阻偏压和16-step可调
• 上电复位
– 复位电平(1.4V)
• 低电压复位
– 14 levels detect
(1.60/2.00/2.10/2.20/2.32/2.44/2.59/2.75/2.93/
3.14/3.38/3.67/4.00/4.40V)
• 低电压检测
– 13 levels detect
(2.00/2.10/2.20/2.32/2.44/2.59/2.75/2.93/3.14/
3.38/3.67/4.00/4.40V)
• 中断源
– 外部中断
– (EXINT0~7,EINT8,EINT10,EINT11,EINT12)(12)
– Timer(0/1/2/3/4)(5)
– WDT(1)
– BIT(1)
– WT(1)
– SPI 2(1)
– USI0/1(6)
– ADC(1)
• 内部RC振荡器
– 内部RC频率: 16MHz ±1.5%(TA=0~+50°C)
• 省电模式
– STOP,IDLE模式
• 工作电压和频率
– 1.8V~5.5V(@32~38kHz with Crystal)
– 1.8V~5.5V(@0.4~4.2MHz with Crystal)
– 2.7V~5.5V(@0.4~10.0MHzwith Crystal)
– 3.0V~5.5V(@0.4~12.0MHz with Crystal)
– 1.8V~5.5V(@0.5~8.0MHz with Internal RC)
– 2.0V~5.5V(@0.5~16.0MHz with Internal RC)
– Voltage dropout converter included for core
• 最小指令执行时间
– 125ns(@16MHz main clock)
– 61us(@32.768kHz sub clock)
• 工作温度
– –40~+85℃
• 振荡器类型
– 0.4-12MHz晶体或陶振作为主时钟
– 32.768kHz晶体作为副时钟
• 封装类型
– 44 MQFP-1010
– 32 LQFP, 32 SOP
– 28 SOP, 28 TSSOP
– Pb-free package
整体框图
芯录微半导体自主研发的AP8000万用型烧录器包含主机,底板,适配座三大部分。
主机支持USB和NET连接,允许将多台编程器进行组网,达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理,以保障芯片和编程器安全。内嵌高速FPGA,极大地加速数据传输和处理。主机背部有SD卡槽,将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内,通过编程器上的按键可进行工程文件的选择,加载,执行烧录等命令,以达到脱离PC便可操作的目的,极大的降低了PC硬件配置成本,方便迅速地搭配工作环境。
AP8000通过底板加适配板的方式,让主机扩展性更强,目前已经支持了所有主流半导体厂家生产的器件,包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等,支持包括Intel Hex,Motorola S, Binary, POF等文件格式。
公司介绍
关于现代单片机:现代单片机(ABOV)成立于2006年,是一家集设计和生产于一体的专业IC设计公司,1999年现代电子合并LG电子后成立了海力士,2004年非内存事业部从海力士分离出来成立了Magnachips,2006年单片机事业部从Magnachip分离出来正式成立ABOV。ABOV目前主要业务是微控制器,先进的非易失性存储器和各种半导体解决方案。并持续打造良好的MCU生态环境,为完善智能MCU市场的创新而努力,不断的向厂商的产品赋予新的价值。
关于芯录微半导体:芯录微半导体(苏州)有限公司是昂科子公司,地点设在苏州昆山,依托于昂科IC烧录测试平台,自动化架构平台成立的专门为半导体的设计公司及给终端客户提供芯片烧录测试和芯片ic代烧录服务。企业同时通过了ISO9001:2015和IATF16949认证。服务项目包括烧录代工、驻厂烧录、 IC烧录测试、IC转包装、激光镭射、芯片自动烧录机设备销售和租赁、烧录中心咨询与规划等。
