芯录微烧录器支持Nuvoton新唐科技的8位微控制器M2354SJFAE

作者:芯录微半导体发布日期:2024-01-31浏览人数:455

芯片烧录测试行业专家-芯录微半导体近日发布最新的烧录软件更新及新增支持的芯片型号列表,其中Nuvoton新唐科技的8位微控制器M2354SJFAE已经被芯录微的通用烧录平台AP8000所支持。

M2354SJFAE是基于Arm®v8-M架构的TrustZone®微控制器系列,致力于基于Arm® Cortex®-M23 CPU核心技术的物联网安全性。它可操作于高达96 MHz,带有1024 KB嵌入式Flash内存和256 KB SRAM,支持双存储区模式的Flash架构,可轻易实现安全韧体远程下载更新(Secure FOTA),正常运行于LDO模式下功耗为89.3μA/MHz,DC-DC模式下为 39.6μA/MHz,最高可支持8x40/COMxSEG LCD显示屏幕。而除了基本的微控制器安全性功能之外,它还进一步增强了芯片级安全性,包涵了对加解密硬件引擎的旁通道攻击(Side-Channel Attack)防护,对工作电压和时钟的故障注入(Fault Injection Attack)以及对加密密钥储存区域的有效防护。该系列在- 40°C至105°C的工作温度范围内支持1.7V~3.6V的电源电压,并具有LDO和DC-DC电源功能。

M2354SJFAE适用于那些在物联网市场中需要更安全,快速计算和低功耗的设备,具有相当的竞争力。



M2354SJFAE



关键特性

• 安全核心

– Arm®Cortex®-M23核心

– ARM®v8-M架构之TrustZone®技术

– 32位单周期硬件乘法器

– 32位17周期硬件除法器

– 高达8个安全区内存保护单元

– 高达8个非安全区内存保护单元

– 8个Security Attribution Unit(SAU)配置区域

• 内存

– 高达1MB双通道(Dual-Bank )架构闪存(Flash),支持同时读写

– 高达256KB SRAM,首32KB可执行同位检查,16KB安全启动唯独内存(Secure Boot ROM)

– 16KB Flash为用户程序加载器(LDROM)

– 8KB Data Flash (增加数据加扰功能, Data Scrambling)

– 2KB Flash for Secure Key storage

– 3KB OTP memory for General Purpose(3KB data+1KB lock bit)

– 12KB Secret OTP memory易于实现平台安全功能(root keys, product lifecycle management, firmware version control)

– ISP/ICP/IAP编译

• 电源管理

– 正常运行模式:89.3μA/MHz(LDO模式) ; 39.6μA/MHz(DC-DC模式)

– 待机模式: 31.5μA/MHz(LDO模式下、CPU clock停用);14.3μA/MHz(DC-DC模式下,CPU clock停用)

– 断电模式:20μA

– 待机断电模式:2.0μA

– 深度断电模式:0.5μA(带VBAT)

– 深度断电模式:0.1μA(不带VBAT)

– VBAT供电予实时时钟:0.5μA(80位备用缓存器)

• 加密与安全性

– 真实随机数生成器(TRNG)

– AES-256/SHA-512/HMAC-512(AES with CCM, GCM, GMAC modes)RSA-4096

– 椭圆曲线密码加速器(ECC)

– SM2/SM3/SM4密码加速器

– CRC计算单元

• 通讯接口

– 至多11个UART接口(可达10.66MHz) ,包含3个ISO-7816-3接口、6个RS-485、2个USCI,另有两个LIN界面

– 至多5个I²C接口(可达1Mbps),包含至多3个I²C SM Bus/PM Bus、2个USCI

– 至多7个SPI接口(可达64MHz),包含4个I²S接口,加1个Quad-SPI接口、2个USCI

– 高达4个I²S接口,其中3个I²S与3个SPI共享

– 安全数字输出/输入接口(SDIO)(可达50MHz)

• 进阶连接

– USB2.0全速装置OTG控制器及内置PHY

– 1个CAN接口可达1Mbps(CAN 2.0A and 2.0B标准)

– 支援无石英震荡器(Crystal-less)USB

– 支援8x13 COM/SEG Segment LCD Display

• 操作特性

– 运行速度可达 96MHz

– 电压范围:1.7V至3.6V

– 温度范围:- 40℃至105 ℃

– 可选式核心电压:于正常运行模式与待机模式下可选择1.26V或1.2V

• 封装(RoHS)

– LQFP 64-pin




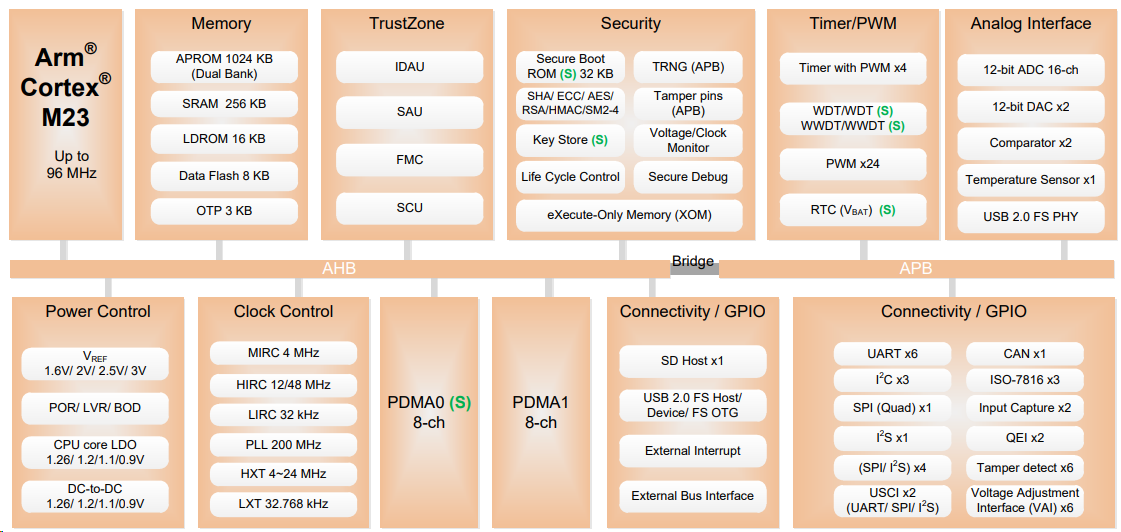

内部框图



芯录微半导体自主研发的AP8000万用型烧录器包含主机,底板,适配座三大部分。



AP8000



主机支持USB和NET连接,允许将多台编程器进行组网,达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理,以保障芯片和编程器安全。内嵌高速FPGA,极大地加速数据传输和处理。主机背部有SD卡槽,将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内,通过编程器上的按键可进行工程文件的选择,加载,执行烧录等命令,以达到脱离PC便可操作的目的,极大的降低了PC硬件配置成本,方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式,让主机扩展性更强,目前已经支持了所有主流半导体厂家生产的器件,包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等,支持包括Intel Hex,Motorola S, Binary, POF等文件格式。
